Außenverzahnte Drehverbindung

admin — Sat, 11 May 2024 07:09:42 +0000

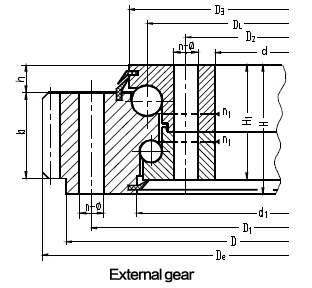

Ein Außenzahn-Drehverbindung ist ein spezieller Lagertyp, der für hochbelastete Rotationsanwendungen entwickelt wurde. Es besteht aus einem großen kreisförmigen Ring, auf dessen Umfang eine Außenverzahnung eingearbeitet ist. Diese Zahnräder ermöglichen eine kontrollierte Drehung, wenn sie in ein Ritzel oder einen anderen Antriebsmechanismus eingreifen.

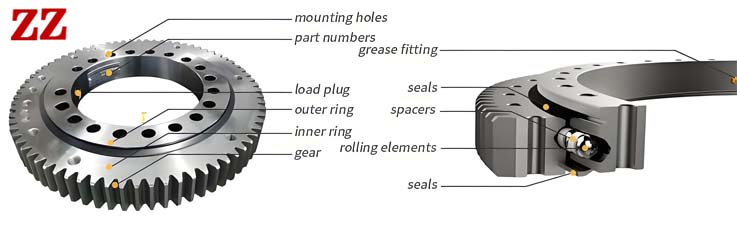

Der Entwurf umfasst in der Regel drei Hauptkomponenten:

Äußerer Ring: Der aus hochfestem Stahl oder einer Legierung hergestellte Außenring bietet eine robuste Unterstützung für schwere Lasten und gewährleistet Langlebigkeit.

Verzahnung: Die auf den Außendurchmesser gefrästen Zahnradzähne ermöglichen eine kontrollierte Drehung und eine präzise Positionierung, wenn sie mit einem Ritzel oder einem Zahnradmechanismus gekoppelt sind.

Innenring: Der Innenring trägt axiale und radiale Lasten und sorgt für Stabilität und reibungslose Rotation. Häufig sind Befestigungslöcher oder andere Merkmale für eine einfache Installation integriert.

Anwendungen:

Außenzahn-Drehverbindungen sind in verschiedenen Industriezweigen und Maschinen unverzichtbar, z. B:

Baumaschinen: Kräne, Bagger und Bohrgeräte sind auf Drehverbindungen angewiesen, um schwere Lasten zu tragen und Drehbewegungen auszuführen.

Erneuerbare Energie: Windturbinen und Solartracker nutzen Drehkränze zur Ausrichtung der Komponenten für eine optimale Energiegewinnung.

Materialhandhabung: Fördersysteme, Drehtische und Rundtische verwenden Drehkränze für eine effiziente Materialverteilung.

Luft- und Raumfahrt und Verteidigung: Radarsysteme, Raketenwerfer und Satellitenverfolgungssysteme profitieren von der Präzision und Zuverlässigkeit von Drehverbindungen.

No.	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
	Ring Dimension				Through				Thread					Gear Parameter
	D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
	mm				mm			n	mm				n	z	mm
QW.400.16 QW.400.16A	480	318	60	10	448	352	15	12	448	352	M14	40	12	143 125	3.5 4	500.5 500	504 504	44	0.5	45 46
QW.450.16 QW.450.16A	530	368	60	10	498	402	15	12	498	402	M14	40	12	157 138	3.5 4	549.5 552	553 556	44	0.5	51 52
QW.500.16 QW.500.16A	580	418	60	10	548	452	15	14	548	452	M14	40	14	150 121	4 5	600 605	604 610	44	0.5	58 58
QW.560.16 QW.560.16A	640	478	60	10	608	512	15	14	608	512	M14	40	14	165 133	4 5	660 665	664 670	44	0.5	65 66
QW.560.20 QW.560.20A	654	464	70	10	618	502	17	14	618	502	M16	30	14	169 136	4 5	676 680	680 685	50	0.5	78 79
QW.630.20 QW.630.20A	724	534	70	10	688	572	17	16	688	572	M16	30	16	186 150	4 5	744 750	748 755	50	0.5	86 88
QW.710.20 QW.710.20A	804	614	70	10	768	652	17	18	768	652	M16	30	18	166 139	5 6	830 834	835 840	50	0.5	99 101
QW.800.20 QW.800.20A	894	704	70	10	858	742	17	20	858	742	M16	30	20	154 116	6 8	924 928	930 936	50	0.5	114 114
QW.800.25 QW.800.25A	904	692	78	10	864	736	22	18	864	736	M20	36	18	156 118	6 8	936 944	942 952	58	0.5	143 147
QW.900.25 QW.900.25A	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130 105	8 10	1040 1050	1048 1060	58	0.5	162 168
QW.1000.25 QW.1000.25A	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143 115	8 10	1144 1150	1152 1160	58	-0.5	182 185
QW.1000.32 QW.1000.32A	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144 116	8 10	1152 1160	1160 1170	70	-0.5	227 232
QW.1120.32 QW.1120.32A	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129 108	10 12	1290 1296	1300 1308	70	-0.5	272 275
QW.1250.32 QW.1250.32A	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142 119	10 12	1420 1428	1430 1440	70	-0.5	302 309
QW.1400.32 QW.1400.32A	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131 113	12 14	1572 1582	1584 1596	70	-0.5	337 347
QW.1250.40 QW.1250.40A	1390	1108	102	12	1336	1164	26	32	1474	1164	M24	45	32	144 120	10 12	1440 1440	1450 1452	80	-0.5	396 392
QW.1400.40 QW.1400.40A	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133 114	12 14	1596 1596	1608 1610	80	-0.5	448 443
QW.1600.40 QW.1600.40A	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150 129	12 14	1800 1806	1812 1820	80	-0.5	528 534
QW.1800.40 QW.1800.40A	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143 126	14 16	2002 2016	2016 2032	80	-0.5	583 607
QW.1600.50 QW.1600.50A	1762	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	151 130	12 14	1812 1820	1824 1834	100	-0.5	714 727
QW.1800.50 QW.1800.50A	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145 127	14 16	2030 2032	2044 2048	100	-0.5	845 843
QW.2000.50 QW.2000.50A	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139 124	16 18	2224 2232	2240 2250	100	-0.5	912 927
QW.2240.50 QW.2240.50A	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154 138	16 18	2464 2484	2480 2502	100	-0.5	1020 1078
QW.2500.50 QW.2500.50A	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152 137	18 20	2736 2740	2754 2760	100	-0.5	1171 1175
QW.2500.60 QW.2500.60A	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154 139	18 20	2772 2780	2790 2800	122	-0.5	1677 1701
QW.2800.60 QW.2800.60A	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170 154	18 20	3060 3080	3078 3100	122	-0.5	1817 1904
QW.3150.60 QW.3150.60A	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171 156	20 22	3420 3432	3440 3454	122	-0.5	2087 2139
QW.3550.60 QW.3550.60A	3742	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191 154	20 25	3820 3850	3840 3875	122	-0.5	2355 2500
QW.4000.60 QW.4000.60A	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195 172	22 25	4290 4300	4312 4325	122	-0.5	2787 2827

The post Außenverzahnte Drehverbindung appeared first on ZZ.

Großwälzlager Herstellungsprozess, China Drehkranz

admin — Wed, 29 Dec 2021 02:32:52 +0000

Großwälzlager

Wir geben folgende 8 Arten von Großwälzlagern an und gehen dabei auf die Anforderungen der Kunden ein.

Bei weiteren Fragen wenden Sie sich bitte hier an unsere Ingenieure.

ZZ Großwälzlager bieten verschiedene Arten der Oberflächenbehandlung: Zinkbeschichtung, Sandstrahlen, Malerei, Ölschutz, Barffing usw., was eine lange Lebensdauer des Großwälzlagers garantiert.

Name	010.30.560
Weight(kg)	92
Outer Dimensions(mm)
D	662mm
d	458mm
H	80mm
Mounting Hole Dimension
D1	626mm
D2	494mm
dn1 dn2	18
dm1 dm2	M16
L	32
n	20
Structure Dimension
n1	4
D3	561mm
d1	558mm
H1	70mm
h	10mm

The post Großwälzlager Herstellungsprozess, China Drehkranz appeared first on ZZ.

Drehkranz-Plattenspieler, Drehkranzlager mit Außenverzahnung

admin — Thu, 30 Dec 2021 02:13:49 +0000

Das Großwälzlager mit Außenverzahnung ist ein spezielles Lager zur Unterstützung von Drehbewegungen, das durch das Vorhandensein von Zahnrädern an seinem Außenring gekennzeichnet ist. Diese Konstruktion wird häufig in technischen und industriellen Anwendungen eingesetzt, bei denen ein hohes Drehmoment und eine präzise Positionierung von entscheidender Bedeutung sind. Hier die wichtigsten Merkmale und Parameter eines Außenverzahnungs-Drehgestells:

No.	Curve	Dimensions									Fixing Holes						Gear Parameter				Load		N.W (kg)
No.	Curve	De (mm)	de (mm)	di （mm）	Di （mm）	Dx （mm）	He （mm）	Hi （mm）	Ht （mm）	Hd （mm）	Fe (mm）	Fi （-）	N	V (mm）	L	W （-）	m （mm）	Z （-）	xm （mm）	Dp （mm）	fznorm (KN)	fzmax (KN)	N.W (kg)
ZZ-SL-W.20.307	1	432	309	305	224	394	83	83	92	50	360	254	16	17	25	12	6	70	-	420	20.4	40.8	51
ZZ-SL-W.20.383	2	504	385	381	300	466	83	83	92	75	436	330	16	17	25	12	8	61	-	488	40.8	81.6	64
ZZ-SL-W.25.475	3	595	477	473	382	565	88	88	98	50	540	410	24	17	25	14	5	117	-	585	17	34	85
ZZ-SL-W.25.575	4	712	577	573	470	670	88	88	98	75	640	508	24	17	25	9	8	87	-	696	40.8	81.6	123
ZZ-SL-W.20.752	5	864	754	750	678	833	83	83	92	76	800	706	36	17	25	9	6	142	-	852	31.01	62.02	114
ZZ-SL-W.25.821	6	979	823	819	718	935	92	92	102	86	893	753	36	21	31	15	10	94	+11	940	70.63	141.26	200
ZZ-SL-W.20.968	7	1080	970	966	893	1042	83	83	92	76	1015	922	30	17	25	10	8	133	-	1064	41.34	82.69	148
ZZ-SL-W.25.1077	8	1200	1079	1075	976	1163	88	88	98	77	1135	1012	36	19	-	-	8	148	-	1184	41.89	83.78	210
ZZ-SL-W.30.1215	9	1380	1218	1212	1095	1330	98	98	108	90	1290	1135	48	23	34	16	10	136	-	1360	61.2	122.4	325
ZZ-SL-W.20.383	1	504	385	381	300	394	83	83	92	75	436	330	16	17	25	12	8	61	-	488	48	96	64
ZZ-SL-W.25.475	2	614.4	477	473	378	565	88	88	98	80	540	410	24	19	28	14	8	74	+4	592	51.2	102.4	98
ZZ-SL-W.25.575	3	695	577	573	470	670	83	83	92	58	640	508	30	17	25	13	5	136	+2.5	680	23.2	46.4	104
ZZ-SL-W.25.980	4	1144	982	978	870	1096	96	96	110	88	1050	910	36	21	31	12	10	111	+8	1110	85.02	170.05	262
ZZ-SL-W.30.1117	5	1289	1120	1114	985	1240	98	98	108	83	1198	1035	40	21	31	18	10	125	+10.5	1250	80.19	160.39	332
ZZ-SL-W.30.1215	6	1380	1218	1212	1095	1330	98	98	108	90	1290	1135	36	23	34	16	10	136	-	1360	72	144	334
ZZ-SL-W.30.1249	7	1476	1252	1246	1085	1415	101	101	110	89	1350	1150	48	26	37	23	10	144	+8.6	1440	85.99	171.98	502
ZZ-SL-W.35.1249	1	1472	1252	1246	1085	1406	134	134	144	115	1350	1150	36	28	41	27	14	102	+9.1	1428	147.78	295.56	640
ZZ-SL-W.30.1391	2	1603	1394	1388	1208	-	110	110	120	110	1500	1280	40	29	-		10	157	+7.5	1570	100.97	201.93	636
ZZ-SL-W.40.1402	3	1604	1405	1399	1208	1570	138	134	148	93	1500	1280	48	31	46	24	10	157	+7	1570	147.78	295.56	710
ZZ-SL-W.25.1391	4	1605	1394	1388	1208	1550	116	116	130	96	1494	1280	48	29	41	22	12	130	+12	1560	105.74	211.48	623
ZZ-SL-W.40.1390	5	1634	1393	1387	1208	-	138	134	148	138	1500	1280	48	31	46	24	14	113	+14	1582	177.33	354.67	800
ZZ-SL-W.30.1578	6	1808	1581	1575	1404	-	110	110	120	110	1680	1476	40	29	-	-	10	178	+5	1780	100.97	201.93	754
ZZ-SL-W.35.1578	7	1805	1581	1575	1433	-	140	140	156	140	1671	1485	60	28	41	15	16	109	+16.9	1744	205.6	411.21	810

Gear Design:

The distinctive feature of an external-tooth slewing bearing is the presence of gears on its outer race. Diese Zahnräder werden in der Regel durch Mechanismen wie Zahnstangen, Motoren oder andere Energiequellen angetrieben, so dass sich das Lager selbst steuern kann;
Innendurchmesser, Außendurchmesser und Breite:

Ähnlich wie bei anderen Lagern sind der Innendurchmesser, der Außendurchmesser und die Breite die grundlegenden geometrischen Parameter des Außenverzahnungs-Drehkranzes. Diese Parameter bestimmen die Abmessungen und die Anpassungsfähigkeit des Lagers.

Tragfähigkeit:

Außenverzahnte Großwälzlager sind so konstruiert, dass sie erheblichen Radial- und Axialbelastungen standhalten. Sie eignen sich daher besonders gut für Anwendungen, bei denen große Strukturen oder Drehbewegungen von Geräten unterstützt werden müssen;
Getriebemodul und Eingriffswinkel:

Der Zahnradmodul ist ein Maß für die Größe des Zahnrads, während der Eingriffswinkel das Zahnprofil beschreibt; Diese Parameter beeinflussen die Übertragungseffizienz und die Präzision des Lagers.

The post Drehkranz-Plattenspieler, Drehkranzlager mit Außenverzahnung appeared first on ZZ.

ZZ heißer Verkauf hochwertiges Kranschaukellager Drehtischlager

admin — Thu, 30 Dec 2021 06:47:19 +0000

Im Vergleich zu Standardlagern ist der ZZ-Drehkranz eine gute Lösung, um die Montagezeit zu verkürzen, den Aufbau zu vereinfachen und die Kapazität des Gesamtsystems zu erhöhen.

Kontaktieren Sie uns für den aktuellen Großwälzlagerpreis.

Krandrehverbindungen, auch Großwälzlager oder Großwälzlager genannt, sind wichtige Komponenten bei der Konstruktion von Kränen und anderen schweren Maschinen, die sich um eine zentrale Achse drehen müssen. Die Hauptfunktion des Großwälzlagers besteht darin, die obere Struktur des Krans (z. B. den Ausleger und die Kabine) zu stützen und für eine reibungslose Drehung zu sorgen.

Online-Auswahlkatalog: https://www.precisionslewingbearing.com/query/index.php?lang=en

No.	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
	Ring Dimension				Through				Thread					Gear Parameter
	D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
	mm				mm			n	mm				n	z	mm
QN.400.16 QN.400.16A	482	320	60	10	448	352	15	12	448	352	M14	28	12	86 75	3.5 4	301 300	297.5 296	44	0.5	42 43
QN.450.16 QN□450.16A	532	370	60	10	498	402	15	12	498	402	M14	28	12	100 87	3.5 4	350 348	346.5 344	44	0.5	50 51
QN.500.16 QN.500.16A	582	420	60	10	548	452	15	14	548	452	M14	28	14	100 79	4 5	400 395	396 390	44	0.5	57 57
QN.560.16 QN.560.16A	642	480	60	10	608	512	15	14	608	512	M14	28	14	115 91	4 5	460 455	456 450	44	0.5	64 65
QN.560.20 QN.560.20A	656	468	70	10	618	502	17	14	618	502	M16	30	14	111 88	4 5	444 440	440 435	50	0.5	76 77
QN.630.20 QN.630.20A	726	538	70	10	688	572	17	16	688	572	M16	30	16	129 102	4 5	516 510	512 505	50	0.5	84 86
QN.710.20 QN.710.20A	806	618	70	10	768	652	17	18	768	652	M16	30	18	118 98	5 6	590 588	585 582	50	0.5	97 97
QN.800.20 QN.800.20A	896	708	70	10	858	742	17	20	858	742	M16	30	20	113 84	6 8	678 672	672 664	50	0.5	110 111
QN.800.25 QN.800.25A	908	694	78	10	864	736	22	18	864	736	M20	36	18	110 82	6 8	660 656	654 648	58	0.5	142 142
QN.900.25 QN.900.25A	1008	794	78	10	964	836	22	20	964	836	M20	36	20	94 75	8 10	752 750	744 740	58	0.5	163 162
QN□1000.25 QN□1000.25A	1108	894	78	10	1064	936	22	24	1064	936	M20	36	24	107 85	8 10	856 850	848 840	58	0.5	178 179
QN.1000.32 QN.1000.32A	1124	880	90	10	1074	926	24	24	1074	926	M22	40	24	105 84	8 10	840 840	832 830	70	0.5	230 227
QN.1120.32 QN.1120.32A	1244	1000	90	10	1194	1046	24	28	1194	1046	M22	40	28	95 79	10 12	950 948	940 936	70	0.5	263 262
QN.1250.32 QN.1250.32A	1374	1130	90	10	1324	1176	24	32	1324	1176	M22	40	32	108 90	10 12	1080 1080	1070 1068	70	0.5	294 290
QN.1400.32 QN.1400.32A	1524	1280	90	10	1474	1326	24	36	1474	1326	M22	40	36	102 87	12 14	1224 1218	1212 1204	70	0.5	333 336
QN.1250.40 QN.1250.40A	1394	1110	102	12	1336	1164	26	32	1336	1164	M24	45	32	106 88	10 12	1060 1056	1050 1044	80	0.5	388 388
QN.1400.40 QN.1400.40A	1544	1260	102	12	1486	1314	26	36	1486	1314	M24	45	36	100 86	12 14	1200 1204	1188 1190	80	0.5	444 434
QN.1600.40 QN.1600.40A	1744	1460	102	12	1686	1514	26	40	1686	1514	M24	45	40	117 100	12 14	1404 1400	1392 1386	80	0.5	509 511
QN.1800.40 QN.1800.40A	1944	1660	102	12	1886	1714	26	44	1886	1714	M24	45	44	114 99	14 16	1596 1584	1582 1568	80	0.5	576 591
QN.1600.50 QN.1600.50A	1766	1438	124	12	1704	1496	30	40	1704	1496	M27	50	40	115 98	12 14	1380 1372	1368 1358	100	0.5	714 723
QN.1800.50 QN.1800.50A	1966	1638	124	12	1904	1696	30	44	1904	1696	M27	50	44	113 98	14 16	1582 1568	1568 1552	100	0.5	794 818
QN.2000.50 QN.2000.50A	2166	1842	124	12	2104	1896	30	48	2104	1896	M27	50	48	111 98	16 18	1776 1764	1760 1746	100	0.5	891 913
QN.2240.50 QN.2240.50A	2406	2078	124	12	2344	2136	30	54	2344	2136	M27	50	54	125 111	16 18	2000 1998	1984 1980	100	0.5	1044 1041
QN.2500.50 QN.2500.50A	2666	2342	124	12	2604	2396	30	60	2604	2396	M27	50	60	126 113	18 20	2268 2260	2250 2240	100	0.5	1132 1148
QN.2500.60 QN.2500.60A	2696	2308	150	14	2626	2374	33	60	2626	2374	M30	56	60	124 111	18 20	2232 2220	2214 2200	122	0.5	1621 1654
QN.2800.60 QN.2800.60A	2996	2608	150	14	2926	2674	33	66	2926	2674	M30	56	60	140 126	18 20	2520 2520	2502 2500	122	0.5	1871 1857
QN.3150.60 QN.3150.60A	3346	2958	150	14	3276	3024	33	72	3276	3024	M30	56	72	143 130	20 22	2860 2860	2840 2838	122	0.5	2144 2129
QN.3550.60 QN.3550.60A	3746	3358	150	14	3676	3424	33	78	3676	3424	M30	56	78	163 130	20 25	3260 3250	3240 3225	122	0.5	2425 2437
QN.4000.60 QN.4000.60A	4196	3808	150	14	4126	3874	33	80	4126	3874	M30	56	80	169 148	22 25	3718 3700	3696 3675	122	0.5	2683 2763

The post ZZ heißer Verkauf hochwertiges Kranschaukellager Drehtischlager appeared first on ZZ.

Drehring ohne Zähne

admin — Mon, 17 Jan 2022 06:10:52 +0000

Für die Drehkranzherstellung wählt ZZ die besten Materialspezifikationen aus, um den meisten vorgesehenen Anwendungen gerecht zu werden. Diese Materialien werden von zugelassenen Stahlwerken hergestellt. Bei jedem wichtigen Herstellungsschritt werden Inspektionen durchgeführt, wodurch die Qualität der Produkte gewährleistet werden kann. Meistens wählen wir hochwertige Kohlenstoffstähle aus, die es uns erlauben, alle Betriebsanforderungen zu erfüllen. Das Kernhärten und Anlassen erfolgt, wenn die aufgebrachten Belastungen diese Prozesse vorschreiben.

No.	Curve	Ring Dimension				Dimension of Mounting hole									N.W kg
		Ring Dimension				Through(Type A)				Thread（Typr B、C、D）
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
		mm				mm			n	mm				n
QU.400.16	1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
QU.450.16	2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
QU.500.16	3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
QU.560.16	4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
QU.560.20	5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU.630.20	6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU.710.20	7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU.800.20	8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU.800.25	9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU.900.25	10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU.1000.25	11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU.1000.32	12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU.1120.32	13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU.1250.32	14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU.1400.32	15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU.1250.40	16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU.1400.40	17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU.1600.40	18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU.1800.40	19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU.1600.50	20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU.1800.50	21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU.2000.50	22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU.2240.50	23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU.2500.50	24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU.2500.60	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
QU.2800.60	26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
QU.3150.60	27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
QU.3550.60	28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
QU.4000.60	29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

The post Drehring ohne Zähne appeared first on ZZ.

Auswahl von Großwälzlagern – Hersteller und Lieferanten von Großwälzlagern

admin — Mon, 17 Jan 2022 06:39:20 +0000

Großwälzlagerauswahl

Auswahl des Strukturtyps: Es gibt vier Arten von häufig verwendeten Großwälzlagern: einreihiger Kugeltyp, Kreuzrollentyp, zweireihiger Kugeltyp und dreireihiger Säulentyp.
Nach unseren Erfahrungen und Berechnungen kommen wir zu folgenden Schlussfolgerungen:

Wenn Do ＜ 1800 ist, ist Single-Volleyball die bevorzugte Art;
Bei Do＞1800 wird ein dreireihiger Säulendrehkranz bevorzugt.
Wenn der Drehkranz mit den gleichen Außenabmessungen die Tragfähigkeit des einreihigen Kugeltyps höher ist als die des Kreuzrollentyps und des zweireihigen Reduziertyps, hat der einreihige Kugeldrehring der Q-Serie mehr kompakte Größe, ein geringeres Gewicht und ein besseres Preis-Leistungs-Verhältnis. Die bevorzugte Serie im Single-Volleyball-Stil. Großwälzlagerauswahl

The post Auswahl von Großwälzlagern – Hersteller und Lieferanten von Großwälzlagern appeared first on ZZ.

Schrägverzahntes Präzisionsdrehkranzlager für medizinische Geräte

admin — Thu, 01 Dec 2022 06:56:36 +0000

Großwälzlager sind vielseitig einsetzbare Bauteile, die in verschiedenen Industriezweigen, darunter auch in der Medizintechnik, Verwendung finden. Im medizinischen Bereich werden diese Lager häufig in Geräten eingesetzt, die eine Drehbewegung oder Positionierung erfordern. Hier sind einige Aspekte, die beim Einsatz von Großwälzlagern in medizinischen Geräten zu beachten sind:

Bildgebende Geräte
Chirurgische Ausrüstung
Systeme zur Patientenlagerung
Rehabilitationsgeräte
Diagnostik und Laborgeräte
Materialtransport in Krankenhäusern

No.	Curve	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
		Ring Dimension				Through				Thread					Gear Parameter
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm			n	mm				n	z	mm
Jn.400.12 Jn.400.12A	1	482	320	60	10	448	352	15	12	448	352	M14	28	12	86 75	3.5 4	301 300	297.5 296	44	0.5	42 43
Jn.450.12 Jn.450.12A	2	532	370	60	10	498	402	15	12	498	402	M14	28	12	100 87	3.5 4	350 348	346.5 344	44	0.5	50 51
Jn.500.12 Jn.500.12A	3	582	420	60	10	548	452	15	14	548	452	M14	28	14	100 79	4 5	400 395	396 390	44	0.5	57 57
Jn.560.14 Jn.560.14A	4	642	480	60	10	608	512	15	14	608	512	M14	28	14	115 91	4 5	460 455	456 450	44	0.5	64 65
Jn.630.14 Jn.630.14A	5	656	468	70	10	618	502	17	14	618	502	M16	30	14	111 88	4 5	444 440	440 435	50	0.5	76 77
Jn.710.14 Jn.710.14A	6	726	538	70	10	688	572	17	16	688	572	M16	30	16	129 102	4 5	516 510	512 505	50	0.5	84 86
Jn.710.14 Jn.710.14A	7	806	618	70	10	768	652	17	18	768	652	M16	30	18	118 98	5 6	590 588	585 582	50	0.5	97 97
Jn.800.14 Jn.800.14A	8	896	708	70	10	858	742	17	20	858	742	M16	30	20	113 84	6 8	678 672	672 664	50	0.5	110 111
Jn.800.18 Jn.800.18A	9	908	694	78	10	864	736	22	18	864	736	M20	36	18	110 82	6 8	660 656	654 648	58	0.5	142 142
Jn.900.18 Jn.900.18A	10	1008	794	78	10	964	836	22	20	964	836	M20	36	20	94 75	8 10	752 750	744 740	58	0.5	163 162
Jn.1000.18 Jn.1000.18A	11	1108	894	78	10	1064	936	22	24	1064	936	M20	36	24	107 85	8 10	856 850	848 840	58	0.5	178 179
Jn.1000.22 Jn.1000.22A	12	1124	880	90	10	1074	926	24	24	1074	926	M22	40	24	105 84	8 10	840 840	832 830	70	0.5	230 227
Jn.1120.22 Jn.1120.22A	13	1244	1000	90	10	1194	1046	24	28	1194	1046	M22	40	28	95 79	10 12	950 948	940 936	70	0.5	263 262
Jn.1250.22 Jn.1250.22A	14	1374	1130	90	10	1324	1176	24	32	1324	1176	M22	40	32	108 90	10 12	1080 1080	1070 1068	70	0.5	294 290
Jn.1400.22 Jn.1400.22A	15	1524	1280	90	10	1474	1326	24	36	1474	1326	M22	40	36	102 87	12 14	1224 1218	1212 1204	70	0.5	333 336
Jn.1250.28 Jn.1250.28A	16	1394	1110	102	12	1336	1164	26	32	1336	1164	M24	45	32	106 88	10 12	1060 1056	1050 1044	80	0.5	388 388
Jn.1400.28 Jn.1400.28A	17	1544	1260	102	12	1486	1314	26	36	1486	1314	M24	45	36	100 86	12 14	1200 1204	1188 1190	80	0.5	444 434
Jn.1600.28 Jn.1600.28A	18	1744	1460	102	12	1686	1514	26	40	1686	1514	M24	45	40	117 100	10 14	1404 1400	1392 1386	80	0.5	509 511
Jn.1800.28 Jn.1800.28A	19	1944	1660	102	12	1886	1714	26	44	1886	1714	M24	45	44	114 99	14 16	1596 1584	1582 1568	80	0.5	576 591
Jn.1600.36 Jn.1600.36A	20	1766	1438	124	12	1704	1496	30	40	1704	1496	M27	50	40	115 98	12 14	1380 1372	1368 1358	100	0.5	714 723
Jn.1800.36 Jn.1800.36A	21	1966	1638	124	12	1904	1696	30	44	1904	1696	M27	50	44	113 98	14 16	1582 1568	1568 1552	100	0.5	794 818
Jn.2000.36 Jn.2000.36A	22	2166	1842	124	12	2104	1896	30	48	2104	1896	M27	50	48	111 98	16 18	1776 1764	1760 1746	100	0.5	891 913
Jn.2240.36 Jn.2240.36A	23	2406	2078	124	12	2344	2136	30	54	2344	2136	M27	50	54	125 111	16 18	2000 1998	1984 1980	100	0.5	1044 1041
Jn.2500.36 Jn.2500.36A	24	2666	2342	124	12	2604	2396	30	60	2604	2396	M27	50	60	126 113	18 20	2268 2260	2250 2240	100	0.5	1132 1148
Jn.2500.45 Jn.2500.45A	25	2696	2308	150	14	2626	2374	33	60	2626	2374	M30	56	60	124 111	18 20	2232 2220	2214 2200	122	0.5	1621 1654
Jn.2800.45 Jn.2800.45A	26	2996	2608	150	14	2926	2674	33	66	2926	2674	M30	56	60	140 126	18 20	2520 2520	2502 2500	122	0.5	1871 1857
Jn.3150.45 Jn.3150.45A	27	3346	2958	150	14	3276	3024	33	72	3276	3024	M30	56	72	143 130	20 22	2860 2860	2840 2838	122	0.5	2144 2129
Jn.3550.45 Jn.3550.45A	28	3746	3358	150	14	3676	3424	33	78	3676	3424	M30	56	78	163 130	20 25	3260 3250	3240 3225	122	0.5	2425 2437
Jn.4000.45 Jn.4000.45A	29	4196	3808	150	14	4126	3874	33	80	4126	3874	M30	56	80	169 148	22 25	3718 3700	3696 3675	122	0.5	2683 2763

Die Hauptfunktion des Großwälzlagers besteht darin, für eine gleichmäßige und präzise Drehbewegung zu sorgen, um die genaue Positionierung und normale Funktion der medizinischen Geräte zu gewährleisten. Da die Anforderungen an Präzision und Zuverlässigkeit im medizinischen Bereich sehr hoch sind, spielen Großwälzlager eine wichtige Rolle bei der Verbesserung der Leistung und Effizienz von medizinischen Geräten.

The post Schrägverzahntes Präzisionsdrehkranzlager für medizinische Geräte appeared first on ZZ.

Einzelne Kreuzrolle (Serie J)

admin — Fri, 29 Apr 2022 02:43:54 +0000

Die J-Serie nutzt die Struktur der Kreuzrolle, um eine hohe Präzision bei hoher Tragfähigkeit zu gewährleisten. Es wird hauptsächlich in der Bauindustrie wie Betonpumpenwagen, Turmdrehkranen und Radkranen eingesetzt.

Notiz:

n1 ist Nr. der Schmierlöcher kann der Benutzer die Position der Schmierlöcher festlegen.
n-φ kann geändert werden in Gewindebohrungen, Bohrungsdurchmesser M, Gewindetiefe 2M.
Es gibt Standardprodukte im Katalog, und die Innen- und Außendurchmesser sind zufällige Toleranzen. Bei Feststellbedarf für Großwälzlager bitte Einbauort und Toleranz angeben.
Dies ist der Standardtyp unserer Produkte. Wenn Sie mehr benötigen, wenden Sie sich bitte an den Ingenieur.

No.	Curve	Ring Dimension				Dimension of Mounting hole									N.W kg
		Ring Dimension				Through(Tpye A)				Thread（Type B、C、D）
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
		mm				mm			n	mm				n
JU.400.12	1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
JU.450.12	2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
JU.500.12	3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
JU.560.12	4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
JU.560.14	5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
JU.630.14	6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
JU.710.14	7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
JU.800.14	8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
JU.800.18	9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
JU.900.18	10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
JU.1000.18	11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
JU.1000.22	12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
JU.1120.22	13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
JU.1250.22	14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
JU.1400.22	15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
JU.1250.28	16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
JU.1400.28	17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
JU.1600.28	18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	455
JU.1800.28	19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
JU.1600.36	20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
JU.1800.36	21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
JU.2000.36	22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
JU.2240.36	23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
JU.2500.36	24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
JU.2500.45	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
JU.2800.45	26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
JU.3150.45	27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
JU.3550.45	28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
JU.4000.45	29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

Externe Ausrüstung

No.	Curve	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
		Ring Dimension				Through				Thread					Gear Parameter
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm			n	mm				n	z	mm
JW.400.12 JW.400.12A	1	480	318	60	10	448	352	15	12	448	352	M14	28	12	143 125	3.5 4	500.5 500	504 504	44	-0.5	45 46
JW.450.12 JW.450.12A	2	530	368	60	10	498	402	15	12	498	402	M14	28	12	157 138	3.5 4	549.5 552	553 556	44	-0.5	51 52
JW.500.12 JW.500.12A	3	580	418	60	10	548	452	15	14	548	452	M14	28	14	150 121	4 5	600 605	604 610	44	-0.5	58 58
JW.560.14 JW.560.14A	4	640	478	60	10	608	512	15	14	608	512	M14	28	14	165 133	4 5	660 665	664 670	44	-0.5	65 66
JW.630.14 JW.630.14A	5	654	464	70	10	618	502	17	14	618	502	M16	30	14	169 136	4 5	676 680	680 685	50	-0.5	78 79
JW.710.14 JW.710.14A	6	724	534	70	10	688	572	17	16	688	572	M16	30	16	186 150	4 5	744 750	748 755	50	-0.5	86 88
JW.710.14 JW.710.14A	7	804	614	70	10	768	652	17	18	768	652	M16	30	18	166 139	5 6	830 834	835 840	50	-0.5	99 101
JW.800.14 JW.800.14A	8	894	704	70	10	858	742	17	20	858	742	M16	30	20	154 116	6 8	924 928	930 936	50	-0.5	114 114
JW.800.18 JW.800.18A	9	904	692	78	10	864	736	22	18	864	736	M20	36	18	156 116	6 8	936 944	942 952	58	-0.5	143 147
JW.900.18 JW.900.18A	10	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130 105	8 10	1040 1050	1048 1060	58	-0.5	162 168
JW.1000.18 JW.1000.18A	11	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143 115	8 10	1144 1150	1152 1160	58	-0.5	182 185
JW.1000.22 JW.1000.22A	12	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144 116	8 10	1152 1160	1160 1170	70	-0.5	227 232
JW.1120.22 JW.1120.22A	13	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129 108	10 12	1290 1296	1300 1308	70	-0.5	272 275
JW.1250.22 JW.1250.22A	14	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142 119	10 12	1420 1428	1430 1440	70	-0.5	302 309
JW.1400.22 JW.1400.22A	15	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131 113	12 14	1572 1582	1584 1596	70	-0.5	337 347
JW.1250.28 JW.1250.28A	16	1390	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	144 120	10 12	1440 1440	1450 1452	80	-0.5	396 392
JW.1400.22 JW.1400.22A	17	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133 114	12 14	1596 1596	1608 1610	80	-0.5	448 443
JW.1600.28 JW.1600.28A	18	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150 129	12 14	1800 1806	1812 1820	80	-0.5	528 534
JW.1800.28 JW.1800.28A	19	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143 126	14 16	2002 2016	2016 2032	80	-0.5	583 607
JW.1600.36 JW.1600.36A	20	1762	1434	102	12	1704	1496	30	40	1704	1496	M27	50	40	151 130	12 14	1812 1820	1824 1834	100	-0.5	714 727
JW.1800.36 JW.1800.36A	21	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145 127	14 16	2030 2032	2044 2048	100	-0.5	845 843
JW.2000.36 JW.2000.36A	22	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139 124	16 18	2224 2232	2240 2250	100	-0.5	912 927
JW.2000.36 JW.2000.36A	23	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154 138	16 18	2464 2484	2480 2502	100	-0.5	1020 1078
JW.2500.36 JW.2500.36A	24	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152 137	18 20	2736 2740	2754 2760	100	-0.5	1171 1175
JW.2500.45 JW.2500.45A	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154 139	18 20	2772 2780	2790 2800	122	-0.5	1677 1701
JW.2800.45 JW.2800.45A	26	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170 154	18 20	3060 3080	3078 3100	122	-0.5	1817 1904
JW.3150.45 JW.3150.45A	27	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171 156	20 22	3420 3432	3440 3454	122	-0.5	2087 2139
JW.3550.45 JW.3550.45A	28	3742	2354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191 154	20 25	3820 3850	3840 3875	122	-0.5	2355 2500
JW.4000.45 JW.4000.45A	29	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195 172	22 25	4290 4300	4312 4325	122	-0.5	2787 2827

Internes Getriebe

No.	Curve	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
		Ring Dimension				Through				Thread					Gear Parameter
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm			n	mm				n	z	mm
Jn.400.12 Jn.400.12A	1	482	320	60	10	448	352	15	12	448	352	M14	28	12	86 75	3.5 4	301 300	297.5 296	44	0.5	42 43
Jn.450.12 Jn.450.12A	2	532	370	60	10	498	402	15	12	498	402	M14	28	12	100 87	3.5 4	350 348	346.5 344	44	0.5	50 51
Jn.500.12 Jn.500.12A	3	582	420	60	10	548	452	15	14	548	452	M14	28	14	100 79	4 5	400 395	396 390	44	0.5	57 57
Jn.560.14 Jn.560.14A	4	642	480	60	10	608	512	15	14	608	512	M14	28	14	115 91	4 5	460 455	456 450	44	0.5	64 65
Jn.630.14 Jn.630.14A	5	656	468	70	10	618	502	17	14	618	502	M16	30	14	111 88	4 5	444 440	440 435	50	0.5	76 77
Jn.710.14 Jn.710.14A	6	726	538	70	10	688	572	17	16	688	572	M16	30	16	129 102	4 5	516 510	512 505	50	0.5	84 86
Jn.710.14 Jn.710.14A	7	806	618	70	10	768	652	17	18	768	652	M16	30	18	118 98	5 6	590 588	585 582	50	0.5	97 97
Jn.800.14 Jn.800.14A	8	896	708	70	10	858	742	17	20	858	742	M16	30	20	113 84	6 8	678 672	672 664	50	0.5	110 111
Jn.800.18 Jn.800.18A	9	908	694	78	10	864	736	22	18	864	736	M20	36	18	110 82	6 8	660 656	654 648	58	0.5	142 142
Jn.900.18 Jn.900.18A	10	1008	794	78	10	964	836	22	20	964	836	M20	36	20	94 75	8 10	752 750	744 740	58	0.5	163 162
Jn.1000.18 Jn.1000.18A	11	1108	894	78	10	1064	936	22	24	1064	936	M20	36	24	107 85	8 10	856 850	848 840	58	0.5	178 179
Jn.1000.22 Jn.1000.22A	12	1124	880	90	10	1074	926	24	24	1074	926	M22	40	24	105 84	8 10	840 840	832 830	70	0.5	230 227
Jn.1120.22 Jn.1120.22A	13	1244	1000	90	10	1194	1046	24	28	1194	1046	M22	40	28	95 79	10 12	950 948	940 936	70	0.5	263 262
Jn.1250.22 Jn.1250.22A	14	1374	1130	90	10	1324	1176	24	32	1324	1176	M22	40	32	108 90	10 12	1080 1080	1070 1068	70	0.5	294 290
Jn.1400.22 Jn.1400.22A	15	1524	1280	90	10	1474	1326	24	36	1474	1326	M22	40	36	102 87	12 14	1224 1218	1212 1204	70	0.5	333 336
Jn.1250.28 Jn.1250.28A	16	1394	1110	102	12	1336	1164	26	32	1336	1164	M24	45	32	106 88	10 12	1060 1056	1050 1044	80	0.5	388 388
Jn.1400.28 Jn.1400.28A	17	1544	1260	102	12	1486	1314	26	36	1486	1314	M24	45	36	100 86	12 14	1200 1204	1188 1190	80	0.5	444 434
Jn.1600.28 Jn.1600.28A	18	1744	1460	102	12	1686	1514	26	40	1686	1514	M24	45	40	117 100	10 14	1404 1400	1392 1386	80	0.5	509 511
Jn.1800.28 Jn.1800.28A	19	1944	1660	102	12	1886	1714	26	44	1886	1714	M24	45	44	114 99	14 16	1596 1584	1582 1568	80	0.5	576 591
Jn.1600.36 Jn.1600.36A	20	1766	1438	124	12	1704	1496	30	40	1704	1496	M27	50	40	115 98	12 14	1380 1372	1368 1358	100	0.5	714 723
Jn.1800.36 Jn.1800.36A	21	1966	1638	124	12	1904	1696	30	44	1904	1696	M27	50	44	113 98	14 16	1582 1568	1568 1552	100	0.5	794 818
Jn.2000.36 Jn.2000.36A	22	2166	1842	124	12	2104	1896	30	48	2104	1896	M27	50	48	111 98	16 18	1776 1764	1760 1746	100	0.5	891 913
Jn.2240.36 Jn.2240.36A	23	2406	2078	124	12	2344	2136	30	54	2344	2136	M27	50	54	125 111	16 18	2000 1998	1984 1980	100	0.5	1044 1041
Jn.2500.36 Jn.2500.36A	24	2666	2342	124	12	2604	2396	30	60	2604	2396	M27	50	60	126 113	18 20	2268 2260	2250 2240	100	0.5	1132 1148
Jn.2500.45 Jn.2500.45A	25	2696	2308	150	14	2626	2374	33	60	2626	2374	M30	56	60	124 111	18 20	2232 2220	2214 2200	122	0.5	1621 1654
Jn.2800.45 Jn.2800.45A	26	2996	2608	150	14	2926	2674	33	66	2926	2674	M30	56	60	140 126	18 20	2520 2520	2502 2500	122	0.5	1871 1857
Jn.3150.45 Jn.3150.45A	27	3346	2958	150	14	3276	3024	33	72	3276	3024	M30	56	72	143 130	20 22	2860 2860	2840 2838	122	0.5	2144 2129
Jn.3550.45 Jn.3550.45A	28	3746	3358	150	14	3676	3424	33	78	3676	3424	M30	56	78	163 130	20 25	3260 3250	3240 3225	122	0.5	2425 2437
Jn.4000.45 Jn.4000.45A	29	4196	3808	150	14	4126	3874	33	80	4126	3874	M30	56	80	169 148	22 25	3718 3700	3696 3675	122	0.5	2683 2763

The post Einzelne Kreuzrolle (Serie J) appeared first on ZZ.

Einzelne Kreuzrolle (Serie HJ)

admin — Tue, 26 Apr 2022 06:11:29 +0000

Der interne Rollkörper des Großwälzlagers der HJ-Serie ist eine Rolle, die durch Kreuzen installiert wird. Sie hat die Eigenschaften eines kleinen Montagespiels, einer hohen Präzision und eines stabilen Betriebs. Weit verbreitet im Bereich Testplattformen, Militärprodukte, künstliche Intelligenz.

Notiz:

n1 ist Nr. der Schmierlöcher kann der Benutzer die Position der Schmierlöcher festlegen.
n-φ kann geändert werden in Gewindebohrungen, Bohrungsdurchmesser M, Gewindetiefe 2M.
Es gibt Standardprodukte im Katalog, und die Innen- und Außendurchmesser sind zufällige Toleranzen. Bei Feststellbedarf für Großwälzlager bitte Einbauort und Toleranz angeben.
Dies ist der Standardtyp unserer Produkte. Wenn Sie mehr benötigen, wenden Sie sich bitte an den Ingenieur.

Drawing No .			Ring Dimension			Mounting Hole Dimension				Other Dimension			Gear Parameter		External Gear			Internal Gear			Weight	Curve
Drawing No .			OD	ID	Total height	External bolt circle Dia.	Iinternal bolt circle Dia.	No. of mounting holes	Iinternal bolt Dia.	No. of grease Nipples	Ring height	Distance at top External/internal ring	Width of Tooth	Module	Modification coefficient	Addendum	No. of gear	Modification coefficient	Addendum	No. of gear	Weight	Curve
No Gear	External Gear	Internal Gear	D (mm)	d (mm)	H （mm）	D1 （mm）	D2 （mm）	n	Φ （mm）	n1	H1 （mm）	h （mm）	b （mm）	m	x	De （mm）	Z	x	De （mm）	Z	kg
HJB.20.625	HJW.20.625	HJN.20.625	725	525	80	685	565	18	18	3	68	12	60	5	+1.25	751.9	146	+0.35	498.8	101	100	1
HJB.20.625	HJW.20.625A	HJN.20.625A	725	525	80	685	565	18	18	3	68	12	60	6	+1.00	755.5	122	+0.35	496.7	84	100	1
HJB.20.720	HJW.20.720	HJN.20.720	820	620	80	780	660	18	18	3	68	12	60	6	+1.25	860.3	139	+0.35	586.6	99	120	2
HJB.20.720	HJW.20.720A	HJN.20.720A	820	620	80	780	660	18	18	3	68	12	60	8	+0.85	861.1	104	+0.35	582.3	74	120	2
HJB.30.820	HJW.30.820	HJN.30.820	940	705	95	893	749	24	20	4	83	12	70	6	+1.25	980.4	159	+0.35	664.5	112	210	3
HJB.30.820	HJW.30.820A	HJN.30.820A	940	705	95	893	749	24	20	4	83	12	70	10	+0.85	986.2	95	+0.35	658	67	210	3
HJB.30.880	HJW.30.880	HJN.30.880	1000	760	95	956	800	24	20	4	83	12	70	8	+1.0	1047.5	127	+0.35	718.2	91	230	4
HJB.30.880	HJW.30.880A	HJN.30.880A	1000	760	95	956	800	24	20	4	83	12	70	10	0.85	1046.3	101	+0.35	707.9	72	230	4
HJB.30.1020	HJW.30.1020	HJN.30.1020	1170	875	95	1120	930	24	22	4	80	15	70	8	+1.25	1219.3	148	+0.35	830.1	105	300	5
HJB.30.1020	HJW.30.1020A	HJN.30.1020A	1170	875	95	1120	930	24	22	4	80	15	70	10	+1.00	1219.2	118	+0.35	827.8	84	300	5
HJB.36.1220	HJW.36.1220	HJN.36.1220	1365	1075	120	1310	1130	36	24	6	105	15	90	10	+1.25	1424.9	138	+0.35	1027.8	104	450	6
HJB.36.1220	HJW.36.1220A	HJN.36.1220A	1365	1075	120	1310	1130	36	24	6	105	15	90	12	+0.85	1435.9	116	+0.35	1017.3	86	450	6
HJB.36.1250	HJW.36.1250	HJN.36.1250	1400	1090	120	1350	1150	36	26	6	105	15	90	10	+0.35	1443	143	+0.35	1037	105	520	7
HJB.36.1250	HJW.36.1250A	HJN.36.1250A	1400	1090	120	1350	1150	36	26	6	105	15	90	12	+0.85	1449.6	117	+0.35	1028.8	87	520	7
HJB.36.1435	HJW.36.1435	HJN.36.1435	1595	1278	120	1535	1335	36	26	6	105	15	90	12	+1.0	1655.5	134	+0.35	1221.2	103	610	8
HJB.36.1435	HJW.36.1435A	HJN.36.1435A	1595	1278	120	1535	1335	36	26	6	105	15	90	14	+0.85	1661.2	115	+0.35	1214.8	88	610	8
HJB.45.1540	HJW.45.1540	HJN.45.1540	1720	1360	140	1660	1420	42	26	6	122	18	110	12	+1.4	1780.8	144	+0.35	1293.1	109	732	9
HJB.45.1540	HJW.45.1540A	HJN.45.1540A	1720	1360	140	1660	1420	42	26	6	122	18	110	14	+1.0	1791.1	124	+0.35	1284.8	93	732	9
HJB.45.1700	HJW.45.1700	HJN.45.1700	1875	1525	140	1815	1585	42	29	6	122	18	110	14	+1.0	1945.4	135	+0.35	1452.7	105	844	10
HJB.45.1700	HJW.45.1700A	HJN.45.1700A	1875	1525	140	1815	1585	42	29	6	122	18	110	16	+1.0	1950.8	118	+0.35	1452.3	92	844	10
HJB.45.1880	HJW.45.1880	HJN.45.1880	2100	1665	160	2030	1740	48	32	6	140	20	118	14	+1.25	2189.8	152	+0.35	1592.6	115	1400	11
HJB.45.1880	HJW.45.1880A	HJN.45.1880A	2100	1665	160	2030	1740	48	32	6	140	20	118	18	+1.0	2194.6	118	+0.35	1579.9	89	1400	11
HJB.45.2115	HJW.45.2115	HJN.45.2115	2325	1900	160	2245	1980	48	32	6	140	20	115	16	+1.25	2406.5	146	+0.35	1804.1	114	1600	12
HJB.45.2115	HJW.45.2115A	HJN.45.2115A	2325	1900	160	2245	1980	48	32	6	140	20	115	20	+1.0	2418.4	117	+0.35	1795.4	91	1600	12
HJB.45.2370	HJW.45.2370	HJN.45.2370	2600	2146	180	2520	2220	48	32	6	158	22	130	18	+1.25	2707.3	146	+0.35	2065.6	116	2100	13
HJB.45.2370	HJW.45.2370A	HJN.45.2370A	2600	2145	180	2520	2220	48	32	6	158	22	130	22	+1.0	2704.4	119	+0.35	2040.9	94	2100	13
HJB.45.2600	HJW.45.2600	HJN.45.2600	2835	2365	180	2750	2450	54	36	6	158	22	130	18	+1.25	2941.7	159	+0.35	2263.5	127	2400	14
HJB.45.2600	HJW.45.2600A	HJN.45.2600A	2835	2365	180	2750	2450	54	36	6	158	22	130	22	+1.0	2946.9	130	+0.35	2260.8	104	2400	14
HJB.50.2820	HJW.50.2820	HJN.50.2820	3085	2555	200	3000	2640	54	36	6	178	22	150	20	+1.25	3188.4	155	+0.35	2455	124	3400	15
HJB.50.2820	HJW.50.2820A	HJN.50.2820A	3085	2555	200	3000	2640	54	36	6	178	22	150	25	+1.0	3198.4	124	+0.35	2444.1	99	3400	15
HJB.50.3120	HJW.50.3120	HJN.50.3120	3400	2840	200	3310	2930	54	36	6	178	22	150	22	+1.25	3507.2	155	+0.35	2722.5	125	4000	16
HJB.50.3120	HJW.50.3120A	HJN.50.3120A	3400	2840	200	3310	2930	54	36	6	178	22	150	25	+1.25	3509.6	136	+0.35	2719	110	4000	16
HJB.50.3580	HJW.50.3580	HJN.50.3580	3920	3240	240	3820	3340	60	40	6	218	22	190	22	+1.25	4036.1	179	+0.35	3118.4	143	6700	17
HJB.50.3580	HJW.50.3580A	HJN.50.3580A	3920	3240	240	3820	3340	60	40	6	218	22	190	25	+1.25	4035.6	157	+0.35	3118.8	126	6700	17
HJB.50.4030	HJW.50.4030	HJN.50.4030	4370	3690	240	4270	3790	66	40	6	218	22	190	22	+1.25	4520.6	201	+0.35	3558.3	163	7700	18
HJB.50.4030	HJW.50.4030A	HJN.50.4030A	4370	3690	240	4270	3790	66	40	6	218	22	190	28	+1.25	4522	157	+0.35	3549	128	7700	18
HJB.50.4540	HJW.50.4540	HJN.50.4540	4860	4210	240	4760	4310	72	40	6	218	22	190	22	+1.25	4983	222	+0.35	4042.2	185	8760	19
HJB.50.4540	HJW.50.4540A	HJN.50.4540A	4860	4210	240	4760	4310	72	40	6	218	22	190	30	+1.25	4992.9	162	+0.35	4042.4	136	8760	19

The post Einzelne Kreuzrolle (Serie HJ) appeared first on ZZ.
